1.4 тепловизор. анализ основных элементов в составе кинокомплексов

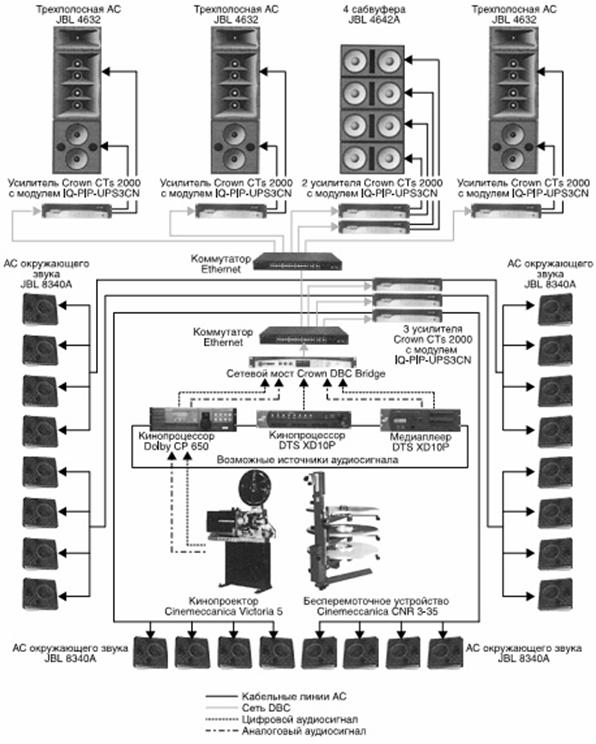

Проведенный анализ позволил нам произвести разбиение основного и вспомогательного оборудования кинокомплексов на следующие типы оборудования (рисунок 4): кинопроектор, система вентиляции, блок питания, бесперемоточное устройство, кино процессоры, коммутаторы, усилители, медиаплеер, компьютер и пр.
Ввиду того, что современные условия киноиндустрии предъявляют высокие требования к качеству показа с учетом норм безопасного медико-биологического воздействия кинопоказа на зрителей, а также снятие мировыми производителями с выпуска пленочных кинокомплексов в данном реферате рассматриваются методики тепловизионной диагностики только цифровых кинопроекторов.
Для примера приведем состав основных объектов для диагностики кинокомплекса на базе цифрового проектора NEC (рисунки 5, 6, 7, 8, 9, 10) кинотеатра «Кронверк Синема» в ТРЦ «Заневский каскад» (г.Санкт-Петербург).

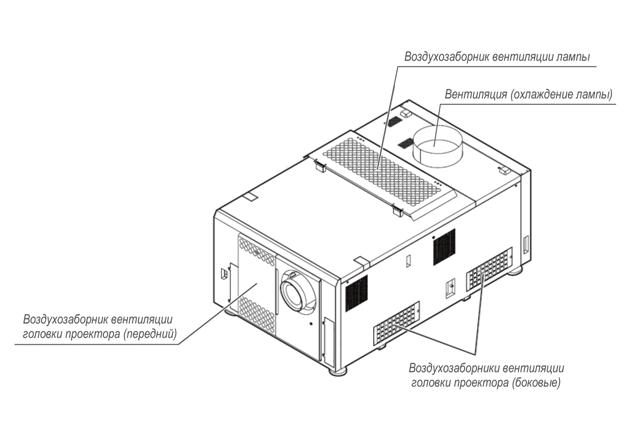

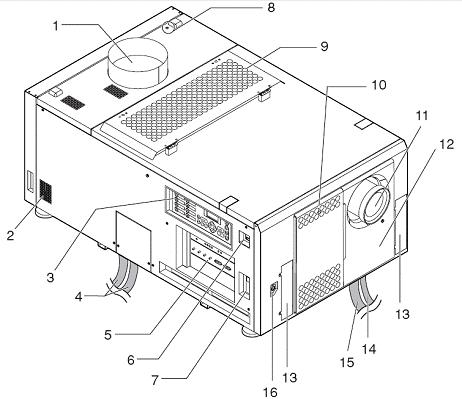

1. Отверстие отвода воздуха (охлаждение лампы), 2. Отверстие отвода воздуха.(выпуск нагретого воздуха из проектора), 3. Панель управления, 4. Силовой кабель лампы, 5. Соединители, 6. Выключатель проектора, 7. Порт Ethernet, 8. Зуммер, 9. Воздухозаборное отверстие (охлаждение лампы), 10. Воздухозаборное отверстие (охлаждение электрических цепей проектора), 11. Проекционный объектив, 12. Соединитель блокировочного устройства (внутри корпуса), 13. Держатели турели, 14. Интерфейсный кабель, 15. Силовой кабель, 16. Соединитель для подключения турели

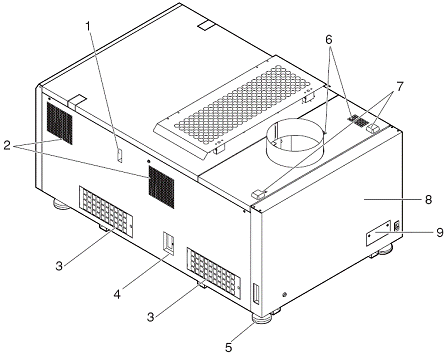

1. Указатель уровня жидкости в системе охлаждения DLP, 2. Отверстие отвода воздуха (охлаждение электрических цепей проектора), 3. Воздухозаборное отверстие (охлаждение электрических цепей проектора), 4. Соединитель для терминала расширения функций, 5. Регулируемые ножки (4 ножки на нижней панели), 6. Отверстие отвода воздуха (охлаждение электрических цепей проектора)
7. Задние индикаторы рабочего состояния. (пока проектор работает нормально, они светятся (или мигают) зеленым или оранжевым цветом. В случае отказа они светятся/мигают красным. Код отказа отображается на дисплее проектора, 8. Дверца лампового блока для замены лампы, 9. Крышка системы регулировки оптической оси.

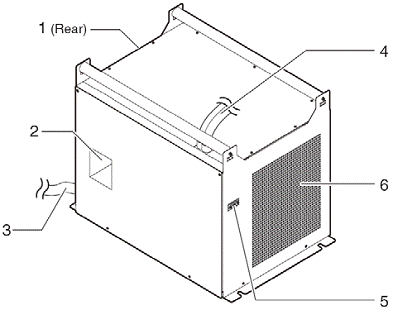

1. Отверстие отвода воздуха, 2. Выключатель блока питания, 3. Силовой кабель,
4. Два кабеля питания лампы, 5. Контрольный разъем (интерфейсного кабеля),
6. Воздухозаборное отверстие для охлаждения.
Рисунок 8. Соединители коммутаторов и усилителей.

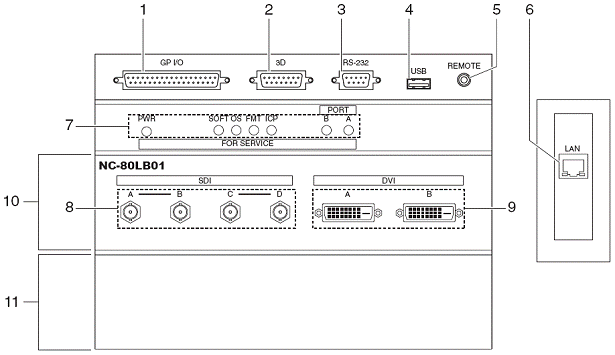

Разъем системы внешнего управления (GP I/O). К этому соединителю подключается внешнее устройство управления или система 3D изображения, 2. Разъем системы 3D, 3. Разъем ПК (RS-232C), 4. USB порт (USB) (тип A), 5. Разъем устройства дистанционного управления (REMOTE), 6. Порт Ethernet (LAN) (соединитель RJ-45), 7. Индикатор рабочего состояния, 8. Вход HDSDI (SDI-A/SDI-B/SDI-C/SDI-D) (соединитель BNC), 9. Вход DVI-D (DVI-A/DVI-B) (соединитель DVI-D 24P), 10. Гнездо В.Гнездо для установки платы сигнальных входов (NC-80LB01) или медиаблока, 11. Гнездо А. Гнездо для установки медиаблока или встроенного мультимедийного коммутатора.
Рисунок 9. Панель управления цифрового проектора.

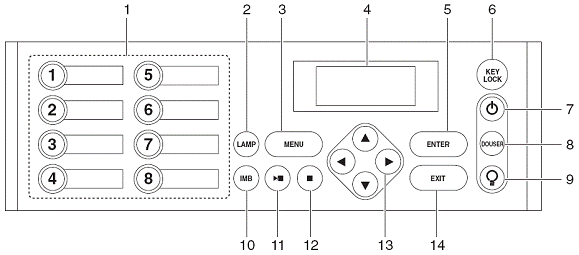

Клавиши <1>…<8>, 2. Клавиша LAMP, 3. Клавиша MENU, 4. ЖК дисплей, 5. Клавиша ENTER, 6. Клавиша KEY LOCK, 7. Клавиша питания, 8. Клавиша DOUSER, 9. Клавиша-выключатель лампы, 10. Клавиша IMB, 11. Клавиша воспроизведения/паузы, 12. Клавиша «стоп», 13. Клавиши (^/Ў/) вверх/вниз/влево/вправо, 14. Клавиша EXIT.
