3. Термограмма. Экспериментальные исследования тепловых полей киноаппаратуры

3.1 Термограмма. Планирование и реализация эксперимента

Термография (тепловизионная диагностика) еще не применялась широко для диагностики объектов киноиндустрии (аудиовизуальная техника, кинозалы и их коммуникации) ни в России,  ни в зарубежных странах. На первом этапе объектом исследования компании BALTECH был выбран цифровой проектор действующего кинозала, являющийся основным звеном технологической цепочки оборудования кинотеатров. Большое преимущество метода исследования термограмм состоит в том, что можно проводить диагностику оборудования, находящегося в работе, т. е. процесс работы оборудования не прекращается и не нарушается.

При планировании термографии и тепловизионного обследования у оператора должна быть предварительная информация о размещении оборудования и желательна априорная информация об ожидаемом характере теплового поля каждого объекта визуализированных с помощью термограмм.

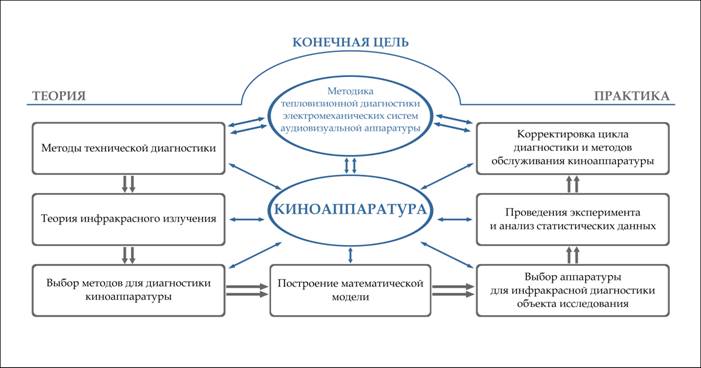

Для правильной термографии и диагностики цифровых проекторов в каждом определенном случае требуется детализация информации относительно температурного поведения всех компонентов. При планировании эксперимента все характеристики исследуемой аудиовизуальной техники, ее, так называемое температурное поведение, пороговые температуры элементов, их устройство и их место в объекте обследовании должны быть хорошо известны. Также должны быть запланированы все полные необходимые измерения термограмм, позволяющие в дальнейшем поставить точный и достоверный диагноз, а при детальном исследовании термограммы была возможность поставить достоверный диагноз. Перед проведением экспериментальной части исследования, автором (Романов Р.А.) была разработана схема конструктивно-технологического подхода к проведению эксперимента (рисунок 19).

Для реализации всей схемы эксперимента необходимо:

1) Выбрать аппаратуру и программное обеспечение для исследования термограмм;

2) Определить необходимое и достаточное количество объектов исследования;

3) Определить необходимое и достаточное число измерений (количество термограмм);

4) Определить необходимое и достаточное количество точек измерения и угла  измерения;

5) Определить места для проведения инфракрасной съемки с помощью

Тепловизора BALTECH TR-0110;

6) Провести эксперимент (набор статистических данных - термограмм)

7) Произвести расчет статистических данных, преобразовать и проанализировать термограммы;

8) Сделать выводы и рекомендовать корректирующие действия.
