3.3 термограмма. определение угла наблюдения для проведения инфракрасной съемки с помощью тепловизора

При оценке интенсивности инфракрасного излучения большое влияние на результаты оказывает угол  между оптической осью системы приемника и нормалью к излучающей поверхности (рисунок 24). Для каждого типа реальных излучателей существует предельный угол, превышение которого приводит к существенному понижению коэффициента направленного излучения, и в принимаемом излучении поверхности доля собственного теплового излучение падает, а отраженного - растет. Это обстоятельство необходимо учитывать при выборе точки расположения тепловизионных приборов и снятия термограмм, стараясь наблюдать тепловизором контролируемую поверхность под углами меньше критических. Для большинства типов материалов и покрытий таким углом можно условно считать 60°.

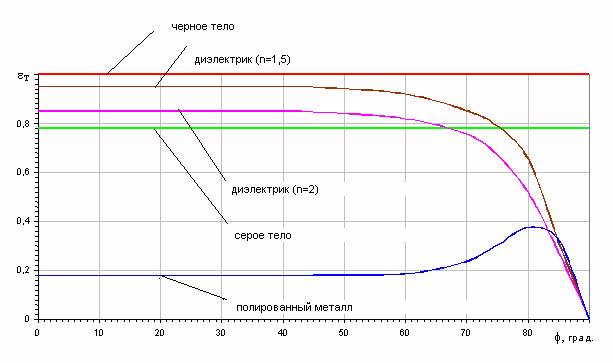

Рисунок 24. Зависимость коэффициента излучения от угла наблюдения для различных источников и материалов
