3.4 термограмма. выбор объектов и количества измерений

Термография (тепловизионное обследование) киноаппаратуры во время эксперимента проводилось в кинотеатрах г. Санкт-Петербурга «Синема Парк» в ТРЦ «Гранд Каньон» и  «Кронверк Синема» в ТРЦ «Заневский каскад». В главе 1 были выявлены основные типы киновидеопроекторов (рисунок 25). В операторских выбранных кинотеатров расположено 9 и 6 кинопроекторов соответственно (рисунок 26). Исходя из методики концепции «Надежное оборудование» при измерении термограмм каждый объект должен быть снят как минимум с пяти ракурсов с периодичностью 15-30 дней по сегментам 60 градусов, чтобы не пропустить дефект (температурное пятно), поэтому, принимая во внимание  вспомогательные узлы (система охлаждение, намоточное устройство и прочее), на каждом кинокомплексе необходимо сделать минимум 10 снимков (термограмм).

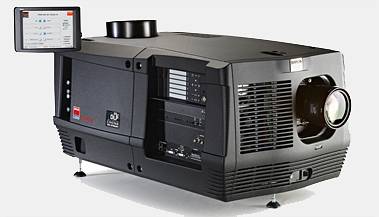

Рисунок 25. Типы используемых кинопроекторов

Таким образом, для проведения полного эксперимента выбранной операторской необходимо произвести не менее 90 снимков (теплограмм) за один цикл диагностики.

Тепловизионное обследование следует всегда выполнять последовательным и систематическим методом, чтобы следовать при осмотре от объекта к объекту, не пропуская  ни одного элемента кинокомплекса (маршрут обследования предварительно утверждается). Обычно операторские кинотеатров состоят из нескольких киноаппаратов, поэтому при проведении тепловизионного обследования рекомендуется проверять один объект за другим с одного и того же ракурса. То есть начинать осмотр надо от первого киноаппарата, его ксеноблока, далее последовательно проходить все его механические элементы, намоточное устройство, систему вентиляции киноаппарата, электрические разъединители, выключатели, трансформаторы, системные цифровые стойки и так далее до выходящей линии или кабеля. В идеале при снятии термограмм рекомендуется использовать фото штатив.

В операторской кинотеатра ТРЦ «Гранд Каньон» (рисунок 26) установлены ксеноблоки фирмы CINEMECCANICA (Италия):

- ZX10000H (лампа 10КВт, сервер DSP 106) - 1 шт.,

- ZX8000H (лампа 7КВт, сервер CMC3 D2)   - 6 шт.,

- ZX4000H (лампа 2,5 КВт)                                -2 шт.

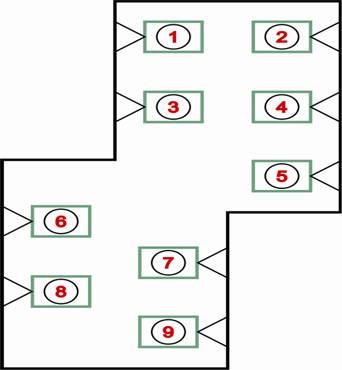

Рисунок 26.  Схема операторской кинотеатра ТРЦ «Гранд Каньон»
