3.5  Термограмма. Выбор точек измерения и направление съемки

Выбор точек измерения термограмм основывается на доступности ракурса к объекту, максимальной информативности каждой термограммы и минимизации числа измерения. Направление инфракрасной съемки при термографии должно производиться с нормалью не менее 30 градусов к объекту, в связи с этим, выбор точек измерения устанавливается через равные расстояния сегментов и приблизительно с одинакового расстояния до объекта, но обязательно перед каждой съемкой производится ручная или автоматическая фокусировка тепловизора.

Выбранные точки съемки обязательно регистрируются на плане для дальнейшей идентификации каждой термограммы при обработке на компьютере. Если при тепловизионной диагностике используется встроенный или внешний фотоаппарат, то перед (после) каждой съемкой тепловизором производится съемка фотоаппаратом для составления правильного отчета и идентификации объекта на термограмме и фотографии (рисунок 27).

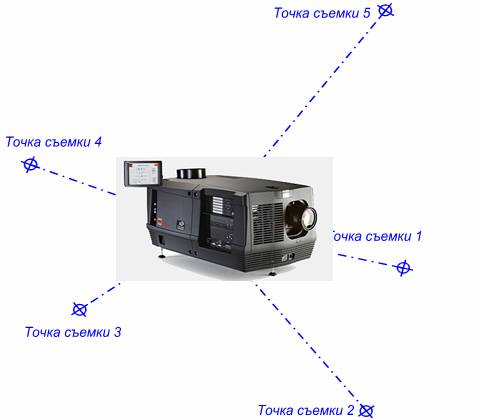

Рисунок 27. Определение угла наблюдения для проведения термографии с помощью тепловизора BALTECH TR и термограмм.

Выводы по главе:

Для качественного измерения тепловых полей киновидеопроекторов рекомендуется использовать систематический подход: проверять один объект за другим с одного и того же ракурса по утвержденному маршруту с целью минимизации ошибок и проблем при анализе термограмм.

При составлении маршрута обследования необходимо использовать информацию о «тепловом поведении», собранную в течение всего цикла эксплуатации и обслуживания кинокомплексов: инструкции киновидеоаппаратов, периодичность и объем ремонтов, аварийных отказах, данные о дефектах, например, диагностику повреждений ксеноновых ламп, карту поиска и устранения неисправностей в процессорах Dolby для увеличения точности проведения анализа состояния оборудования и уменьшения затрат.
